نقش ترانسفورماتور در نیروگاه‌های خورشیدی چیست؟

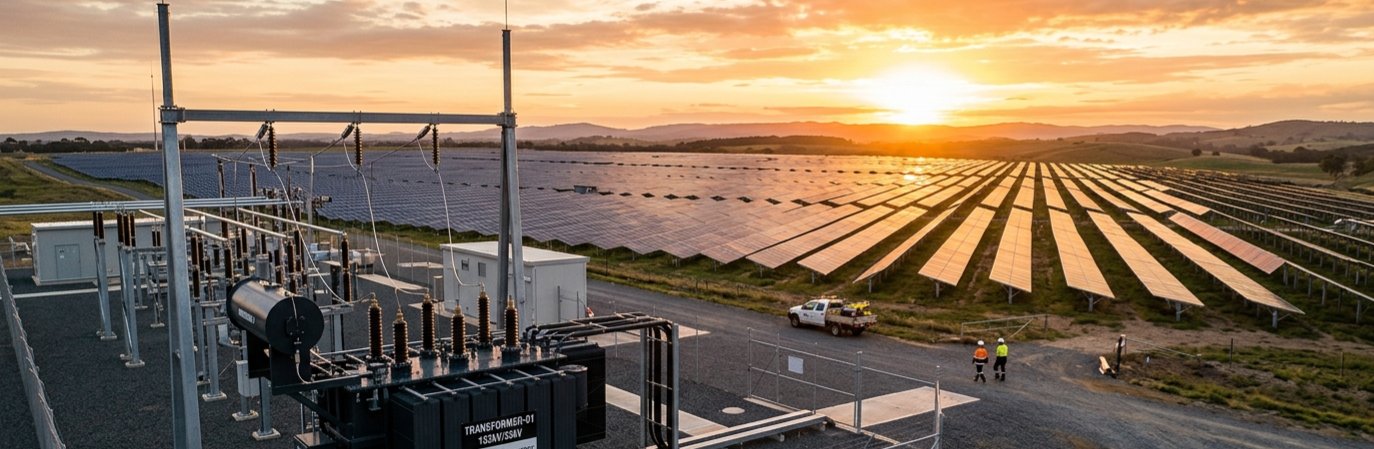

در نیروگاه‌های خورشیدی، پنل‌ها جریان مستقیم (DC) تولید می‌کنند که توسط اینورتر به جریان متناوب (AC) تبدیل میشود. با این حال، ولتاژ خروجی اینورترها معمولاً برای انتقال توان در مقیاس نیروگاهی و اتصال مستقیم به شبکه سراسری کافی نیست. در این مرحله، ترانسفورماتور نیروگاه خورشیدی برای بهینه‌سازی ولتاژ وارد مدار میشود. وظیفه اصلی این تجهیز، افزایش سطح ولتاژ برای انتقال ایمن و کارآمد انرژی در شبکه داخلی نیروگاه یا تزریق آن به شبکه برق است. در نیروگاه‌های بزرگ، ممکن است از چندین مرحله افزایش ولتاژ و انواع مختلف ترانسفورماتور در بخش‌های گوناگون پروژه استفاده شود. بنابراین، ترانسفورماتور نه یک قطعه جانبی، بلکه یکی از ارکان حیاتی در مسیر انتقال انرژی از اینورتر تا نقطه اتصال به شبکه است.
چرا افزایش ولتاژ در نیروگاه ضروری است؟
انتقال توان بالا در ولتاژ پایین، منجر به افزایش شدید جریان میشود که پیامدهای زیر را به همراه دارد :
افزایش تلفات حرارتی در کابل‌ها؛
نیاز به کابل‌هایی با سطح مقطع بسیار بزرگ و گران‌قیمت؛
افت ولتاژ محسوس در طول مسیر؛
افزایش هزینه‌های زیرساختی شبکه الکتریکی.
با افزایش ولتاژ توسط ترانسفورماتور، همان توان با جریان کمتری منتقل میشود که نتیجه آن کاهش تلفات و صرفه اقتصادی بیشتر است؛ این همان منطقی است که در شبکه‌های انتقال برق سراسری نیز به کار گرفته میشود.
ترانسفورماتور افزاینده (Step-Up) چیست؟
متداول‌ترین نوع ترانس در نیروگاه‌های خورشیدی، ترانسفورماتور افزاینده است که در خروجی اینورتر قرار می‌گیرد و ولتاژ فشار ضعیف را به سطح فشار متوسط می‌رساند. تعیین دقیق نسبت تبدیل این ترانس به عوامل متعددی بستگی دارد، از جمله:
مدل و مشخصات اینورتر؛
ظرفیت کلی نیروگاه؛
معماری شبکه داخلی؛
فاصله تجهیزات تا پست؛
مشخصات فنی پست و ولتاژ نقطه اتصال به شبکه.
آیا نیروگاه فقط به یک ترانسفورماتور نیاز دارد؟
خیر. در نیروگاه‌های کوچک ممکن است یک ترانس کافی باشد، اما در نیروگاه‌های چند مگاواتی، از ساختار بلوک‌بندی (Power Block) استفاده میشود. در این حالت، هر بلوک شامل تعدادی اینورتر است که به یک ترانس افزاینده متصل می‌شوند. در نیروگاه‌های بزرگ‌تر، علاوه بر ترانس‌های بلوکی، یک ترانسفورماتور قدرت در پست اصلی وجود دارد که ولتاژ شبکه داخلی را به سطح ولتاژ شبکه انتقال افزایش می‌دهد.
انتخاب ظرفیت ترانسفورماتور
ظرفیت ترانس (بر حسب kVA یا MVA) صرفاً بر اساس توان نامی پنل‌ها تعیین نمی‌شود. عوامل کلیدی در انتخاب ظرفیت عبارتند از:
توان AC اینورترها و حداکثر توان ظاهری؛
ضریب توان و توان راکتیو مورد نیاز؛
شرایط محیطی (دما و ارتفاع)؛
شرایط بارگذاری و توسعه آتی نیروگاه؛
الزامات فنی شبکه برق.
انتخاب ظرفیت بسیار کم باعث داغ شدن و کاهش عمر ترانس میشود، در حالی که انتخاب ترانس بیش از حد بزرگ، هزینه‌های اولیه و تلفات بی‌باری را بیهوده افزایش می‌دهد.
تفاوت توان MW و MVA
توان نیروگاه با مگاوات (MW) سنجیده میشود، اما ترانسفورماتور با مگاولت-آمپر (MVA) مشخص می‌گردد. دلیل این تفاوت، وجود توان راکتیو در سیستم‌های AC است. برای رعایت استانداردهای شبکه، نیروگاه باید توانایی مدیریت توان راکتیو را داشته باشد، بنابراین ترانس باید ظرفیت کافی برای تحمل توان ظاهری (MVA) را داشته باشد.
تأثیر ترانس بر راندمان نیروگاه
هر ترانسفورماتور دارای دو نوع تلفات است: تلفات بی‌باری (همیشه وجود دارد) و تلفات بارداری (با افزایش جریان بیشتر میشود). از آنجا که نیروگاه‌های خورشیدی بیش از دو دهه فعالیت می‌کنند، حتی تفاوت اندک در راندمان ترانس می‌تواند در طولانی‌مدت به معنای هدررفت مقدار قابل‌توجهی انرژی باشد. بنابراین، در خرید ترانس باید «هزینه چرخه عمر» (شامل قیمت خرید و هزینه‌های تلفات) را ملاک قرار داد.
ترانسفورماتور روغنی یا خشک؟
انتخاب بین این دو نوع به شرایط پروژه بستگی دارد:
ترانسفورماتور روغنی: به دلیل خنک‌کاری عالی و سابقه طولانی، در نیروگاه‌های زمینی و پست‌های برق بسیار رایج است.
ترانسفورماتور خشک: در محیط‌هایی که محدودیت‌های ایمنی حریق یا ملاحظات زیست‌محیطی برای استفاده از روغن وجود دارد، کاربرد دارد.
شرایط محیطی ایران و تأثیر آن بر ترانس
بسیاری از نیروگاه‌های ایران در مناطق گرم، خشک و بیابانی قرار دارند. شرایطی مانند دمای بالای محیط، تابش شدید، گردوغبار و اختلاف دمای شب و روز، مستقیماً بر عملکرد خنک‌کاری و طول عمر عایق‌های ترانس اثر می‌گذارند. بنابراین، مشخصات فنی ترانس باید دقیقاً متناسب با شرایط اقلیمی سایت پروژه (Site Conditions) بازنگری و انتخاب شود.
نکات کلیدی در انتخاب و نگهداری
گروه برداری (Vector Group): باید با طراحی شبکه و سیستم حفاظت نیروگاه کاملاً هماهنگ باشد.
امپدانس: تأثیر مستقیمی بر جریان اتصال کوتاه و افت ولتاژ دارد و باید در مطالعات شبکه لحاظ شود.
حفاظت: تجهیزاتی مانند رله‌های دیفرانسیل، کنترل دمای روغن و سیم‌پیچ، و سیستم‌های قطع خودکار برای جلوگیری از خرابی‌های پرهزینه ضروری هستند.
نگهداری: انجام دوره‌ای آزمایش‌های روغن (DGA)، بررسی اتصالات و ترموگرافی برای حفظ پایداری نیروگاه الزامی است.
جمع‌بندی
ترانسفورماتور قلب تپنده انتقال انرژی در نیروگاه خورشیدی است. انتخاب صحیح این تجهیز نه تنها تضمین‌کننده تزریق ایمن برق به شبکه است، بلکه با کاهش تلفات و افزایش قابلیت اطمینان، بازگشت سرمایه نیروگاه را در طول عمر مفید آن بهبود می‌بخشد. در پروژه‌های خورشیدی ایران، توجه ویژه به شرایط اقلیمی، کیفیت ساخت، خدمات پس از فروش و هماهنگی دقیق مشخصات فنی با الزامات شبکه برق، از اولویت‌های اصلی طراحی است.
