انواع استراکچر پنل خورشیدی و راهنمای انتخاب بهترین سازه
در این مقاله به بررسی و مقایسه انواع سازه های نگهدارنده پنل خورشیدی می پردازیم. با نگاهی به شرایط اقلیمی ایران (از جمله گردوغبار، باد، رطوبت مناطق جنوبی و انواع سقف‌های شیروانی و تخت)، معیارهای عملی و فنی برای انتخاب مناسب ترین سازه را تشریح خواهیم کرد.
استراکچر پنل خورشیدی چیست و چرا اهمیت دارد ؟
استراکچر یا سازه نگهدارنده، چارچوبی فلزی است که معمولاً از فولاد گالوانیزه یا آلومینیوم ساخته میشود و وظیفه دارد پنل ها را در زاویه و جهت بهینه تثبیت کند. یک سازه استاندارد علاوه بر حفظ پایداری آرایه در برابر باد، باران و گرما، از افت تولید انرژی ناشی از زاویه نامناسب، سایه اندازی یا شل شدگی اتصالات جلوگیری می‌کند. اگرچه سازه بخش کوچکی از هزینه های پروژه را تشکیل می‌دهد، اما انتخاب اشتباه آن میتواند بسیار پرهزینه باشد؛ چرا که تعویض یا تعمیر سازه مستلزم پیاده‌سازی پنل ها، هزینه های بالای نیروی کار و توقف طولانی‌مدت تولید برق است.
انواع استراکچر پنل خورشیدی بر اساس مکانیزم عملکرد
۱. استراکچر ثابت (Fixed)
در این مدل، پنل‌ها با زاویه و جهت‌گیری مشخص نصب شده و ثابت می‌مانند. در ایران، پنل‌ها معمولاً رو به جنوب و با زاویه‌ای بین ۲۰ تا ۳۰ درجه (بسته به عرض جغرافیایی منطقه) نصب می‌شوند. این روش اقتصادی ترین گزینه برای اکثر پروژه‌هاست. نکته کلیدی این است که زاویه بهینه برای هر شهر متفاوت است. به طور کلی، زاویه نصب باید به عرض جغرافیایی محل نزدیک باشد (مثلاً تهران حدود ۳۵ درجه و بندرعباس حدود ۲۷ درجه). اگر هدف، افزایش تولید در فصل زمستان (مثلاً در سیستم‌های آفگرید) باشد، می‌توان زاویه را کمی تندتر در نظر گرفت.
مناسب برای : اکثر پروژه‌های خانگی، کشاورزی و نیروگاه‌های کوچک تا متوسط. در اکثر نیروگاه‌های خورشیدی ایران، سازه ثابت از نظر اقتصادی توجیه‌پذیرتر است، مگر اینکه شرایط خاص زمین یا مقیاس پروژه، استفاده از ترکر را توجیه کند.
۲. استراکچر با زاویه قابل تنظیم (متغیر)
در این نوع، زاویه پنل‌ها به صورت دستی و معمولاً دو تا چهار بار در سال تغییر می‌کند. برخی سازه‌ها بازه تنظیمی بین ۱۰ تا ۶۵ درجه دارند که برای بهره‌گیری بهتر از تابش در تابستان (زاویه کم‌شیب) و زمستان (زاویه پرشیب) طراحی شده‌اند. درباره میزان افزایش تولید با این روش، اعداد متفاوتی (بین ۱۰ تا ۲۰ درصد) مطرح میشود که به منطقه و تعداد دفعات تنظیم بستگی دارد. پیش از انتخاب، حتماً از پیمانکار بخواهید شبیه‌سازی دقیق (مثلاً با نرم‌افزار PVsyst) انجام دهد.
نقطه ضعف : نیاز به کار دستی و دسترسی به پشت‌بام دارد. در عمل، بسیاری از کاربران پس از مدتی تغییر زاویه را فراموش می‌کنند که عملاً مزیت این سیستم را از بین می‌برد.
۳. استراکچر ترکر (دنبال‌کننده خورشید)
ترکرها پنل‌ها را در طول روز همگام با حرکت خورشید می‌چرخانند و به دو دسته اصلی تقسیم می‌شوند :
تک‌محوره: حرکت در راستای شرق به غرب.
دو‌محوره: حرکت در دو راستای افقی و عمودی.
اگرچه ترکرها می‌توانند بازده نیروگاه را ۱۵ تا ۳۰ درصد افزایش دهند، اما هزینه‌های بالای نصب و نگهداری، کاربرد آن‌ها را محدود کرده است. نکته مهم اینکه در مناطق بادخیز و پرگردوغبار (بخش بزرگی از فلات مرکزی و جنوب ایران)، قطعات متحرک استهلاک بالایی دارند و نیاز به نگهداری دقیق‌تری خواهند داشت.
انواع استراکچر بر اساس محل نصب
استراکچر سقف شیروانی
روی سقف‌های شیب‌دار (۱۲ تا ۲۰ درجه)، پنل‌ها معمولاً موازی با شیب سقف نصب می‌شوند. توصیه میشود حداقل ۱۰ سانتی‌متر فاصله بین پنل و سقف برای جریان هوا و خنک‌کاری در نظر گرفته شود. در این نوع نصب، نوع پوشش سقف (ایرانیت، گالوانیزه یا سفال) و آب‌بندی دقیق محل پیچ‌ها برای جلوگیری از نشت آب بسیار حیاتی است.
استراکچر پشت‌بام تخت
در پشت‌بام‌های صاف، سازه باید زاویه لازم را ایجاد کند (معمولاً به شکل مثلثی). برخی سیستم‌ها بدون سوراخ‌کاری و با استفاده از بلوک‌های بتنی (وزنه‌ای) نصب می‌شوند. دو چالش اصلی در این روش عبارتند از: سایه‌اندازی ردیف‌های جلویی روی ردیف‌های عقبی (به‌ویژه در زمستان) و مقاومت در برابر باد. برای طراحی این سازه‌ها، ارجاع به مبحث ششم مقررات ملی ساختمان و محاسبات مهندسی الزامی است.

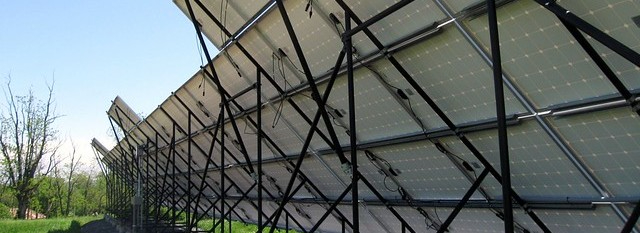

استراکچر زمینی
مناسب برای نیروگاه‌های بزرگ. مزایای آن شامل دسترسی آسان برای شست‌وشو و نگهداری است؛ اما نیاز به زمین وسیع و بدون سایه دارد. پایه‌ها معمولاً روی فونداسیون بتنی یا شمع‌های کوبیده نصب می‌شوند که نوع آن بر اساس مقاومت خاک تعیین می‌گردد.
سایر انواع خاص
پایه‌ی تک‌ستونی (Pole mount): مناسب سیستم‌های کوچک و کشاورزی، اما آسیب‌پذیر در برابر بادهای شدید.
سازه‌ی پارکینگی (کارپورت): استفاده بهینه از فضا برای حفاظت از خودرو و تولید برق.
سازه‌ی شناور: نصب روی مخازن آب که به دلیل خنک‌کاری توسط آب، بازدهی را افزایش می‌دهد.
سازه‌های یکپارچه (BIPV): پنل‌هایی که به عنوان بخشی از نمای ساختمان یا پوشش سقف عمل می‌کنند.
مقایسه‌ی سریع انواع استراکچر
نوع سازه | هزینه‌ی اولیه | نگهداری | تولید نسبی | مناسب برای |
|---|---|---|---|---|
ثابت | کم | بسیار ساده | پایه | خانگی، تجاری، نیروگاه‌ها |
زاویه‌ی قابل تنظیم | متوسط | دستی و دوره‌ای | کمی بیشتر از ثابت | سقف‌های در دسترس |
ترکر تک‌محوره | بالا | پیچیده | بیشتر | نیروگاه‌های بزرگ |
ترکر دو‌محوره | بسیار بالا | پیچیده | بیشترین | پروژه‌های خاص |
جنس سازه و پوشش : نکته‌ای که اغلب نادیده گرفته میشود
مقاومت در برابر خوردگی، عمر مفید سازه را تعیین می‌کند. فولاد گالوانیزه گرم با ضخامت پوشش استاندارد (طبق ISO 1461)، انتخاب اول پروژه‌های اقتصادی و بزرگ است. توجه داشته باشید که گالوانیزه سرد (آبکاری الکتریکی) مقاومت بسیار کمتری دارد. آلومینیوم نیز به دلیل وزن کم و مقاومت در برابر زنگ‌زدگی برای مناطق مرطوب مناسب است، اما استحکام کمتری در طول‌های بزرگ دارد. همچنین، استفاده از پیچ و مهره‌های غیراستاندارد یا ترکیب فلزات غیرهمجنس (خوردگی گالوانیک) میتواند کل سازه را در معرض تخریب قرار دهد.
چک لیست عملی برای انتخاب بهترین استراکچر
محل نصب (شیروانی، تخت یا زمین) را دقیق مشخص کنید.
بارهای باد و برف منطقه را در محاسبات لحاظ کنید.
ظرفیت باربری سقف را بررسی کنید.
شرایط محیطی (رطوبت، شوری یا گردوغبار) را در انتخاب جنس سازه لحاظ کنید.
گواهی ضخامت پوشش گالوانیزه را از تولیدکننده بخواهید.
به جای کمترین قیمت، به عمر مفید و هزینه‌های نگهداری توجه کنید.
اشتباهات رایج در انتخاب و نصب
اولویت‌دادن صرف به قیمت ارزان بدون بررسی مشخصات فنی.
نصب با زاویه غیراصولی و بی‌توجهی به عرض جغرافیایی.
نادیده‌گرفتن سایه‌اندازی ردیف‌ها در پشت‌بام‌های تخت.
عدم تهویه مناسب در سقف‌های شیروانی.
استفاده از اتصالات ضعیف و زنگ‌زده.
سؤالات متداول
بهترین زاویه استراکچر در ایران چقدر است؟
به طور کلی نزدیک به عرض جغرافیایی محل نصب است. برای دقت بیشتر، حتماً از شبیه‌سازی نرم‌افزاری استفاده کنید.
گالوانیزه گرم بهتر است یا سرد؟
گالوانیزه گرم به دلیل ضخامت پوشش بیشتر (۴۵ تا ۸۵ میکرون)، برای فضای باز و محیط‌های خورنده بسیار مناسب‌تر از گالوانیزه سرد است.
آیا سازه بدون سوراخ‌کاری پشت‌بام ممکن است؟
بله، با استفاده از سیستم‌های وزنه‌ای (بالاست)، اما باید وزن اضافی و مقاومت در برابر باد توسط مهندس سازه تأیید شود.
جمع‌بندی
انتخاب استراکچر مناسب، تعادلی میان بودجه، شرایط محیطی و نیازهای فنی است. برای اکثر پروژه‌های ایران، استفاده از سازه ثابت با گالوانیزه گرمِ استاندارد و اتصالات مقاوم، منطقی‌ترین گزینه است. پیش از خرید، حتماً مدارک فنی، گزارش محاسبات باد و گارانتی محصول را از فروشنده مطالبه کنید و در پروژه‌های بزرگ، تأییدیه مهندس سازه را دریافت نمایید.
