راهنمای انتخاب اینورتر برای نیروگاه‌های خورشیدی

اینورتر یکی از حیاتی‌ترین تجهیزات در نیروگاه‌های خورشیدی است که وظیفه تبدیل جریان مستقیم (DC) تولیدشده توسط پنل‌ها به جریان متناوب (AC) را بر عهده دارد. علاوه بر این، نقش کلیدی در مدیریت تولید، حفاظت از سیستم، پایش عملکرد و برقراری ارتباط با شبکه ایفا می‌کند. انتخاب اینورتر صرفاً محدود به مقایسه توان یا راندمان نیست؛ بلکه باید پارامترهایی نظیر نوع پنل‌ها، پیکربندی رشته‌ها (Strings)، ولتاژ آرایه، جریان ماژول‌ها، شرایط اقلیمی محل پروژه، ظرفیت کل نیروگاه و الزامات فنی شبکه به‌صورت هم‌زمان تحلیل شوند.

اینورترهای رشته‌ای (String) یا مرکزی (Central) ؟

نخستین گام در طراحی، انتخاب معماری اینورتر نیروگاه است.

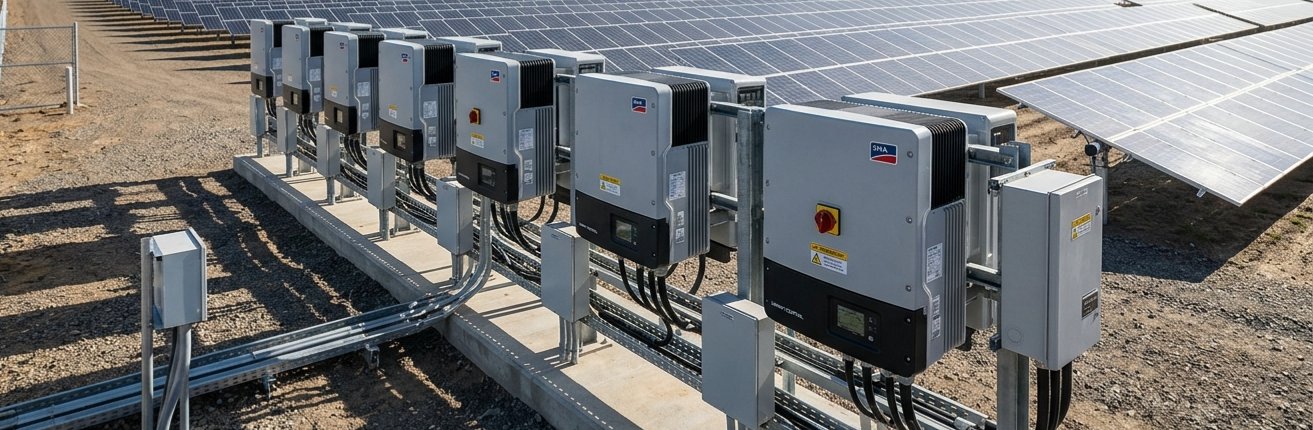

اینورترهای رشته‌ای (String Inverter)

در این ساختار، چندین رشته پنل به هر اینورتر متصل می‌شوند و هر دستگاه معمولاً از چندین MPPT مستقل بهره می‌برد.

اینورترهای مرکزی (Central Inverter)

در این معماری، تعداد زیادی رشته پنل تجمیع شده و توان DC به یک یا چند اینورتر مرکزی با ظرفیت بالا منتقل می‌شود.

کدام گزینه مناسب‌تر است؟

پاسخ قطعی وجود ندارد. برای زمین‌های ناهموار، آرایه‌هایی با شرایط متفاوت یا پروژه‌هایی که نیاز به مانیتورینگ دقیق دارند، اینورترهای رشته‌ای انعطاف بیشتری ارائه می‌دهند. در مقابل، برای نیروگاه‌های بزرگ با طراحی یکنواخت، استفاده از اینورترهای مرکزی یا راهکارهای ماژولار می‌تواند از نظر هزینه‌های کلی پروژه توجیه‌پذیر باشد.

نحوه تعیین ظرفیت اینورتر

یکی از پارامترهای کلیدی، نسبت ظرفیت DC پنل‌ها به ظرفیت AC اینورتر است که با عنوان نسبت بارگذاری اینورتر (DC/AC Ratio) شناخته می‌شود. برای مثال، اگر ظرفیت پنل‌ها ۱.۲ مگاوات DC و ظرفیت اینورتر ۱ مگاوات AC باشد، نسبت برابر با ۱.۲ خواهد بود. معمولاً ظرفیت DC کمی بیشتر از ظرفیت AC در نظر گرفته می‌شود، زیرا پنل‌ها در اکثر ساعات سال با توان نامی خود کار نمی‌کنند. تعیین این نسبت باید بر اساس تابش منطقه، دما، نوع پنل، هزینه‌های تجهیزات و برآورد تولید انرژی انجام شود.

اهمیت ولتاژ، جریان و MPPT

تمرکز صرف بر توان نامی (کیلووات) اشتباه است؛ اینورتر باید از نظر مشخصات الکتریکی DC با طراحی رشته‌ها کاملاً سازگار باشد.

• حداکثر ولتاژ DC: ولتاژ مدار باز (Voc) مجموع پنل‌های یک رشته، به‌ویژه در سردترین دمای سایت، نباید از حداکثر ولتاژ ورودی اینورتر فراتر رود. امروزه معماری ۱۵۰۰ ولت DC در نیروگاه‌های بزرگ برای افزایش طول رشته‌ها و کاهش تعداد مدارها بسیار رایج شده است.

• محدوده MPPT: اینورتر باید قادر باشد ولتاژ کاری رشته را در تمامی شرایط دمایی، درون محدوده MPPT حفظ کند تا ردیابی نقطه بیشینه توان به‌درستی انجام شود.

• جریان ورودی: با ظهور پنل‌های N-Type و ماژول‌های پرتوان، بررسی جریان ورودی بسیار حیاتی است. جریان هر رشته و مجموع جریان ورودی به هر MPPT نباید از حد مجاز اینورتر فراتر رود.

اهمیت تعداد MPPT

MPPT شرایط کاری آرایه را برای دریافت بیشترین توان تنظیم می‌کند. وجود MPPTهای متعدد در شرایط زیر ضروری است:

• زمین‌های ناهموار

• تفاوت در جهت یا زاویه نصب پنل‌ها

• سایه‌اندازی‌های موضعی

• پراکندگی بخش‌های مختلف سایت

با این حال، تعداد بیشتر MPPT همیشه به معنای انتخاب بهتر نیست و باید با چیدمان (Layout) نیروگاه متناسب باشد.

راندمان اینورتر؛ فراتر از عدد ۹۹ درصد

بسیاری از اینورترهای مدرن راندمان حداکثری نزدیک به ۹۹ درصد دارند، اما از آنجا که نیروگاه در تمام ساعات با توان نامی کار نمی‌کند، باید معیارهای زیر نیز بررسی شوند:

• راندمان وزنی (Weighted Efficiency)

• عملکرد در بار جزئی

• مصرف داخلی و توان در حالت آماده‌به‌کار (Standby)

• رفتار حرارتی

اختلاف‌های ناچیز راندمان در مقیاس بزرگ و در طول دهه‌ها بهره‌برداری، تأثیر قابل‌توجهی بر درآمد نیروگاه خواهد داشت.

کاهش توان در دمای بالا (Thermal Derating)

در مناطق گرمسیر ایران، اگر دمای محیط یا قطعات داخلی از حد مجاز بگذرد، اینورتر برای حفاظت از خود، توان خروجی را کاهش می‌دهد که به آن Thermal Derating می‌گویند. هنگام انتخاب دستگاه باید مشخص شود که اینورتر از چه دمایی شروع به کاهش توان می‌کند و میزان این کاهش چقدر است. تهویه مناسب و جانمایی صحیح تجهیزات، نقش مهمی در کاهش این اثر دارد.

شرایط محیطی و درجه حفاظت (IP Rating)

اینورترها در ایران اغلب در معرض گرما، گردوغبار، تابش شدید، نوسانات دمایی و گاهی رطوبت قرار دارند. بنابراین، انتخاب درجه حفاظت (IP) مناسب برای جلوگیری از نفوذ گردوغبار و خوردگی ضروری است. همچنین ارتفاع از سطح دریا می‌تواند بر خنک‌کاری و عایق‌بندی تجهیزات تأثیرگذار باشد.

سازگاری با شبکه برق

اینورترها علاوه بر تبدیل توان، قابلیت‌هایی نظیر کنترل توان اکتیو و راکتیو، تنظیم ضریب توان، حفاظت فرکانس و ولتاژ، و قابلیت Anti-Islanding را ارائه می‌دهند. تنظیمات اینورتر باید دقیقاً مطابق با الزامات شرکت برق و طرح اتصال به شبکه باشد؛ لذا خرید نهایی باید پس از نهایی شدن این الزامات صورت گیرد.

پایش و عیب‌یابی

در نیروگاه‌های بزرگ، قابلیت‌هایی مانند پایش جریان رشته‌ها، تشخیص خطای IV Curve، ثبت دقیق خطاها و ارتباط با سیستم‌های SCADA برای کاهش زمان توقف نیروگاه و تشخیص سریع افت تولید بسیار حائز اهمیت است.

جدول مشخصات کلیدی برای بررسی در دیتاشیت

جمع‌بندی

انتخاب اینورتر باید هم‌زمان با طراحی الکتریکی نیروگاه انجام شود. برای پروژه‌های ایران، توجه ویژه به دمای بالا، گردوغبار، سازگاری با پنل‌های پرجریان و خدمات پس از فروش ضروری است. بهترین اینورتر، دستگاهی است که در شرایط واقعی سایت، بیشترین انرژی را با کمترین ریسک و هزینه در طول عمر نیروگاه فراهم کند.
